12864液晶模块工作原理图【驰宇微】

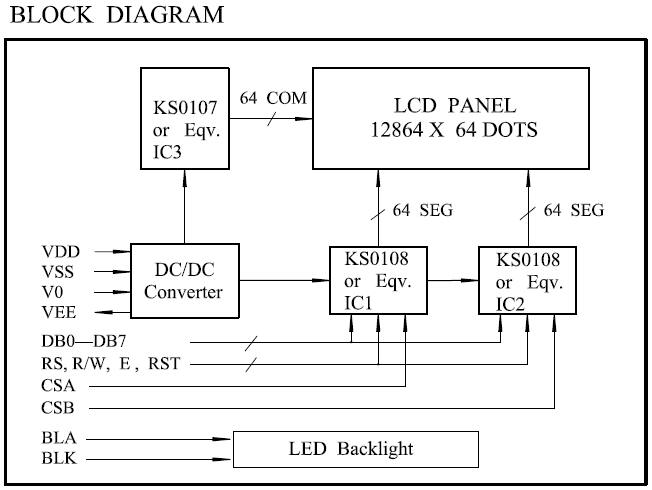

上图是驰宇微CYW-B12864液晶模块工作原理图。主板提供5V或者3.3V电压给液晶模块上的IC供电，V0和VEE给液晶(玻璃)供电，其中V0主板接电位器中间的脚，VEE接电位器边上的脚，通过调节VEE电压(负压),来调整液晶模块的对比度。DB0~DB7是信号脚，其中12864点阵以下的中文字库液晶模块可以做串口（3个信号脚），RS有的液晶模块也叫A0，是指令和数据选择脚，即写入的是数据还是指令；R/W和E是信号写入脚，E配合R/W使用。CSB和CSA是片选信号脚， 12864液晶模块是由2颗0108 分别控制液晶模块各一半屏幕，若要完整显示，就必须使用片选信号，也就是哪个0108IC工作。BLA/BLK，有的直接写成A/K，是背光电源脚，再某些液晶模块上，因为做了短接，所以不接这两个脚，背光也可以正常工作，只是不方便控制背光的亮或者不亮而已。

-------------------------------------------------------------------------------
