CYW-B12864液晶显示模块使用使用注意事项

章出处：http://www.cywlcd.com/版权归深圳驰宇微科技所有  qq驰宇微液晶屏： 2355433581

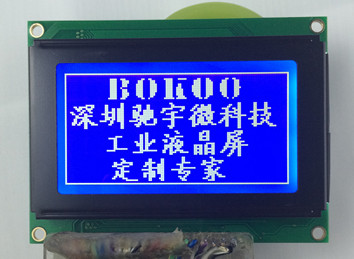

CYW-B12864液晶显示模块是由128X64个点组成的点阵液晶显示模块,有带中文字库和不带中文字库的区别.因其成本相对较低，性能稳定,技术成熟,广泛应用于各类仪器，小型设备的显示领域,如医疗设备,安防设备,仪器仪表等。

CYW-B12864液晶模块使用注意事项

1 视角方向:当您在你的产品设计中使用本液晶模块，注意液晶的视角与你的产品用途相一致。最常见的就是6点钟和12点钟的视角方向

2 避免跌落或与硬物撞击:液晶屏是玻璃为基础的，跌落或与硬物撞击会引起液晶屏破裂或粉碎。尤其是边角处。

3 避免划伤表面:尽管在液晶表面的偏光片有抑制反光的表层，应当小心不要划伤表面，一般推荐在液晶表面采用透明塑胶材料的保护屏。

4 储存温度:如果液晶模块储藏在低于规定的温度以下，液晶材料会凝结而性能恶化。如果液晶模块储藏在高于规定的温度以上，液晶材料的分子排列方向会转变为液态，可能无法恢复到原来的状态。超出温度和湿度范围，会引起偏振片剥落或起泡。因此，液晶模块应储藏在规定的温度范围。

5 如液晶表面遇口水或滴水，应立即擦除，避免长时间过后引起色彩变化或留下污点。水蒸气会引起ITO电极腐蚀。

6 如果需要清洁液晶屏表面，应该用棉或软布轻快地擦拭，仍不能清除时，呵气之后再擦拭。

7 液晶模块的驱动应遵照规定的额定指标，避免故障及永久损坏。对液晶材料施加直流电压，会引起液晶材料迅速恶化，应该确保提供交流波形的M信号的连续应用。特别是，在电源开关时应遵照供电顺序，避免驱动锁存及直流直接加至液晶屏。

8 机械注意事项：

a) 液晶模块是在高精度下调试安装的。避免外力撞击，不要对其改变或修改。

b) 不要篡改金属框的任何突出部分。

c) 不要在PCB上打孔或改变外形，不要移动或修改元件。

d) 不要碰到导电橡胶，尤其是在插入背光板时。（如EL背光）。

e) 在安装液晶模块时，确保PCB没有受到扭曲或弯曲力等强制力。导电橡胶的接触是非常精密的，在原基础上轻微的错位会导致像素丢失。

f) 避免在金属卡位部加压，否则会导致导电橡胶变形而失去接触，造成像素丢失。

9 静电：由于液晶模块内部装配了CMOS电路，必须采取下列措施避免静电。

a) 作业员

穿防静电服，否则人体会产生静电。

任何时候人体的任何部分不应与模块的导电部分接触，

如：集成电路的引脚，PCB上的铜引线，接口部分的端子。

b) 设备

由于脱离或摩擦等可能引起设备产生静电，如人员，烙铁，工作台等。

将设备与地以适当的电阻连接(1x108 ohm)。

只有合理接地的烙铁才可使用。

如果使用电批，电批应良好接地并与转接器（电刷）隔离。

通常应该观测工作服，工作凳的防静电测量，对于工作凳，建议使用导电橡胶垫。

c) 地板

地板是将设备及人员产生的静电进行释放的重要部分。可能会由于地板绝缘导致静电无法释放。设置地板接地(1x108 ohm)。

d) 湿度

适当的湿度可以减少静电产生的几率。一般相对湿度应保持在50%以上。

e) 运输与储藏

由于人和包装材料可能会因为脱离或摩擦等引发静电，包装材料需要作防静电处理。模块应存放在防静电袋或其他防静电容器中保存。

f) 焊接

仅对I/O端子焊接。只能使用合理接地并没有漏电的烙铁。使用内充焊锡膏的低温焊锡丝。

如果使用助焊剂，应遮盖液晶表面，防止焊剂溅污。之后去除焊剂残留物。

焊接温度：280°C+10°C

焊接时间：3-4 秒。

g) 其它：与液晶屏表面贴和的保护膜是为防止表面划伤或污染，在剥离保护膜时，应使用静电消除器。静电消除器也应安装在工作台上，以防产生静电。

10 运行

a) 驱动电压应控制在规定的范围内，超出范围会缩短液晶使用寿命。

b) 液晶的响应时间会随温度的降低而增大。

c) 当温度高于操作温度范围时，液晶显示会变黑或深蓝色，这可能会导致”列”出现断裂。不论怎样，不要挤压显示区域。

d) 操作过程中机械扰动（如在显示区域挤压）可能会导致”列”出现断裂。

11 如果损坏的玻璃层中流出液体，用水和肥皂清洗接触到人体部位，虽然毒性非常低，仍然需要随时提醒注意。

12 拆解液晶模块会引起永久性的损坏，应该严格禁止。

13 液晶会有影像滞留余辉，为避免影像余辉不要长时间显示固定图案。影像余辉不是液晶恶化，当显示图案改变以后会自动消除。

14 不要使用具有挥发性的环氧树脂及硅粘合剂等，以防因此导致偏振片变色。

15 避免将液晶模块长时间暴露在阳光或强紫外线照射下。

16 液晶模块的亮度可能会由于CCFL引线对金属壳的耦合分流而受到影响。逆变器的设计应该充分考虑这部分的漏电。有必要全面评估液晶模块和逆变器安装在主机设备中的情况，确保达到亮度要求。

4、应用说明

用带中文字库的128X64显示模块时应注意以下几点：

①欲在某一个位置显示中文字符时，应先设定显示字符位置，即先设定显示地址，再写入中文字符编码。

②显示ASCII字符过程与显示中文字符过程相同。不过在显示连续字符时，只须设定一次显示地址，由模块自动对地址加1指向下一个字符位置，否则，显示的字符中将会有一个空ASCII字符位置。

③当字符编码为2字节时，应先写入高位字节，再写入低位字节。

④模块在接收指令前，向处理器必须先确认模块内部处于非忙状态，即读取BF标志时BF需为“0”，方可接受新的指 令。如果在送出一个指令前不检查BF标志，则在前一个指令和这个指令中间必须延迟一段较长的时间，即等待前一个指令确定执行完成。指令执行的时间请参考指 令表中的指令执行时间说明。

⑤“RE”为基本指令集与扩充指令集的选择控制位。当变更“RE”后，以后的指令集将维持在最后的状态，除非再次变更“RE”位，否则使用相同指令集时，无需每次均重设“RE”位。
