产品型号：

CYW-TFT-7A

面板类型：

TFT-LCD

面板尺寸：

7.0" (英寸)

点分辨率：

800(RGB)×480

宽 高 比：

16:9 (宽:高)

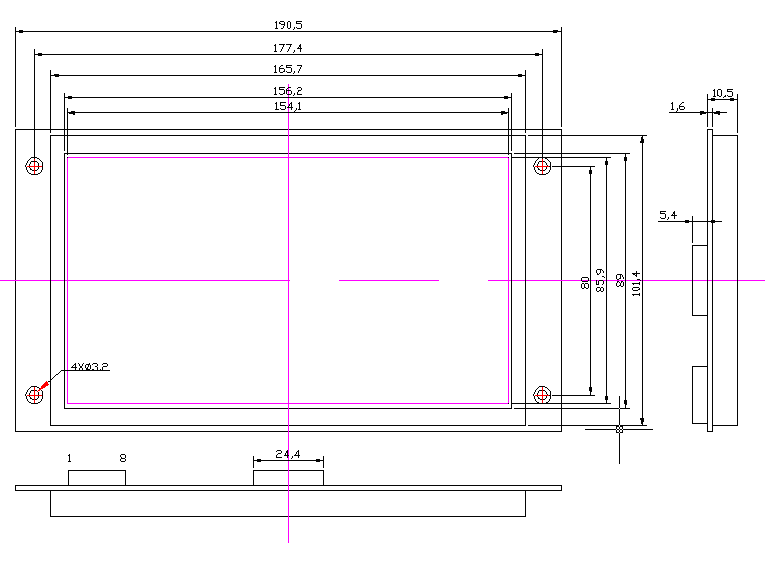

外形尺寸：

190.5×101.4×10.5mm

视域尺寸：

156.2×89mm

安装尺寸：

177.4×80.0/￠3.0mm

点 大 小：

0.066*0.198mm

点 间 距：

0.0642*0.1790mm

LCD 模式：

彩色TFT

背光驱动：

5V

工作温度：

–20℃~+70℃

储存温度：

–30℃~+80℃

最佳视角：

6 o'clock

面板净重：

297g

面板毛重：

360g

字库:

支持安装任意windows字库

图片格式:

支持BMP、JPEG、WMF、PNG、GIF等格式图片上传下载

显示格式：

支持任意位置文本、图片、GIF动画和常用GUI显示

组态控件：

支持多中组态控件：按钮控件、文本控件、进度条、仪表、曲线、滑块等

虚拟键盘：

支持系统弹出内置虚拟键盘输入

输入法：

支持中文、英文、俄文、法文、德文、日文等输入法

支持指令：

支持自定义任意指令输出

波特率：

波特率缺省为115200，一个起始位、8个数据位、一个终止位模式

升级功能：

支持T卡、USB升级

通讯接口：

支持RS232、RS485、CMOS、TTL、串口

存储容量：

2Gbit

实时时钟：

支持

触摸功能：

支持

功耗：

开背光492mA@5V   关背光146mA@5V

兼容性：

兼容市面主流7寸串口屏、智能屏、人机界面

特色定制

接受客户定制，满足不同客户的需求

1

VDD

-

供电引脚(+5V)

2

VDD

-

供电引脚(+5V)

3

VDD

-

供电引脚(+5V)

4

NC

-

未连接

5

RXD

I

TTL/RS232电平串口输入引脚

6

TXD

O

TTL电平串口输出引脚

7

BUSY

O

串口忙，可不接

8

VSS

-

GND（0V）

9

VSS

-

GND（0V）

10

VSS

-

GND（0V）

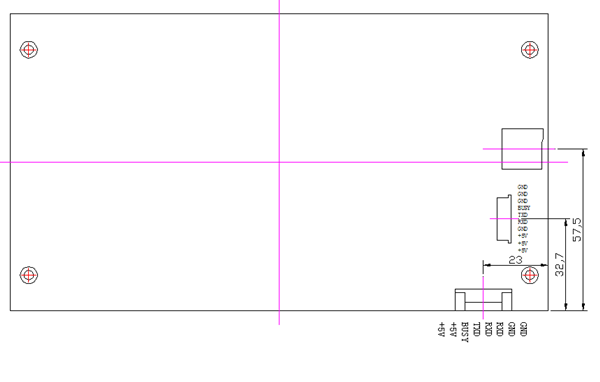

1

VDD

-

供电引脚(+5V)

2

VDD

-

供电引脚(+5V)

3

BUSY

-

串口忙，可不接

4

TXD

O

TTL电平串口输出引脚

5

RXD

I

TTL/RS232电平串口输入引脚

6

RXD

I

TTL/RS232电平串口输入引脚

7

VSS

-

GND（0V）

8

VSS

-

GND（0V）
