段码液晶屏驱动方法

段码式LCD屏幕应用非常广泛。大家平常在生活中见到最多的就是段码液晶屏了，如温控器段码液晶屏、空气净化器段码液晶屏、空调段码液晶屏、热水器段码液晶屏等，他有普通的数码管的特征，又有点阵LCD的特征，固定的图形，通过软件控制亮，还是不亮。省成本而有好看，那么，我们今天来一起玩玩！

首先，大家不要以为用单片机来驱动就以为断码屏是直流驱动的，其实，段码屏是交流驱动，什么是交流？矩形波，正弦波等。大家可能会经常用驱动芯片来玩，例如HT1621断码屏驱动芯片等，但是有些段式屏IO口比较少，或者说IO口充足的情况下，也懒得在去写控制器的驱动了。但是，IO模拟驱动段式液晶有一个前提条件，就是IO必须是三态，为什么？下面我们一起细细道来：

       第一步，段码式液晶屏的重要参数：工作电压， 占空比， 偏压比。这三个参数非常重要，必须都要满足。

       第二步，驱动方式：根据 LCD 的驱动原理可知，LCD 像素点上只能加上 AC 电压，LCD 显示器的对比度由 COM脚上的电压值减去 SEG 脚上的电压值决定，当这个电压差大于 LCD 的饱和电压就能打开像素点，小于 LCD 阈值电压就能关闭像素点，LCD 型 MCU 已经由内建的 LCD 驱动电路自动产生 LCD 驱动信号，因此只要 I/O 口能仿真输出该驱动信号，就能完成 LCD 的驱动。

      段码式液晶屏幕主要有两种引脚，COM，SEG，跟数码管很像，但是，压差必须是交替变化，例如第一时刻是正向的3V，那么第二时刻必须是反向的3V，注意一点，如果给断码式液晶屏通直流电，不用多久屏幕就会废了，所以千万注意。同时我们要注意，在COM输出高的时候，如果要屏幕亮，SEG就要输出低，那么在COM输出低的时候，SEG就要输出高，保证COM和SEG的压差大于1/2B工作电压就可以显示了。

时刻让SEG电平跟COM的电平反向，那么驱动段式液晶就不会有多大难度了。

驰宇微---11年专业研发、生产与销售lcm液晶模块和lcd液晶屏，售前、售后技术支持，性能稳定可靠！

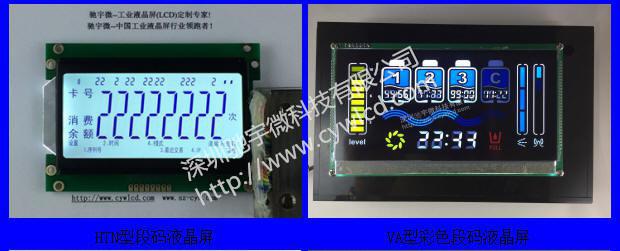

主要生产：图形点阵液晶屏、字符液晶屏、段码液晶屏。
