定制段码液晶屏需要提供的参数

文章出处:责任编辑:查看手机网址
扫一扫!定制段码液晶屏需要提供的参数扫一扫!
人气:-发表时间:2018-03-14 08:02【

定制段码液晶屏,如果没有完整图纸的情况下,请提供如下参数:
1、段码液晶屏尺寸:视窗尺寸(需确定长和宽各是多少)

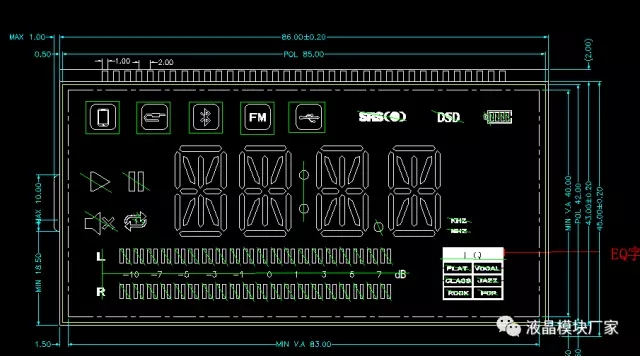

2、段码液晶屏的显示效果图,需分好段,明确告知哪些地方是需要一起点亮的,哪些是需要单独点亮的。分段参考下图:

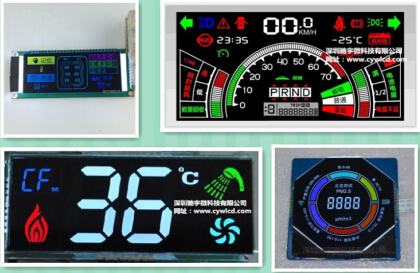

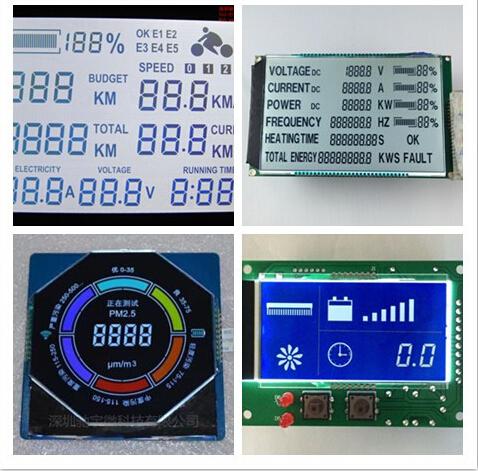

3、材料类型以及颜色:TN和 HTN 成本和显示效果差不多,如做正显灰底黑字就用TN,负显蓝底白字就用HTN显示效果较好;STN和FSTN成本和显示效果差不多,比TN HTN的视角宽,显示效果好,正显灰底黑字就用FSTN,负显蓝底白字就用STN;VA 很适合做黑底的段码液晶屏,如印颜色VA做出来效果也非常好,对比度高,底色很黑,颜色看起来也很炫丽。下面的就是VA段码液晶屏

4、工作温度:常温0-50度,宽温-20到70度,超宽温-30到80度。根据产品使用环境来选择。如果不是在很冷的环境(如黑龙江等)户外冬天使用,为了降低客户成本,建议尽量选择常温。

5、工作电压:一般3.3V或5V。
6、是否需要提供背光和驱动电路。如驰宇微由做驱动电路,就是提供一个液晶模块,只需接几根数据线就好。根据段数多少,驱动一般用HT1621、HT1622等,HT1621要外配单片机的,配大部分单片机都可以。

7、连接方式:金属管脚、导电胶条、斑马条等
8、视角:6点(从下往上,如一般的手机屏),12点(从上往下,如食堂刷卡机),3点(从右往左),9点(从左往右)。
