LCD12864液晶模块中的VOUT(18脚)的功能是什么?

文章出处:责任编辑:查看手机网址
扫一扫!LCD12864液晶模块中的VOUT(18脚)的功能是什么?扫一扫!
人气:-发表时间:2018-11-13 09:32【

LCD12864液晶模块中的VOUT(18脚)的功能是什么?

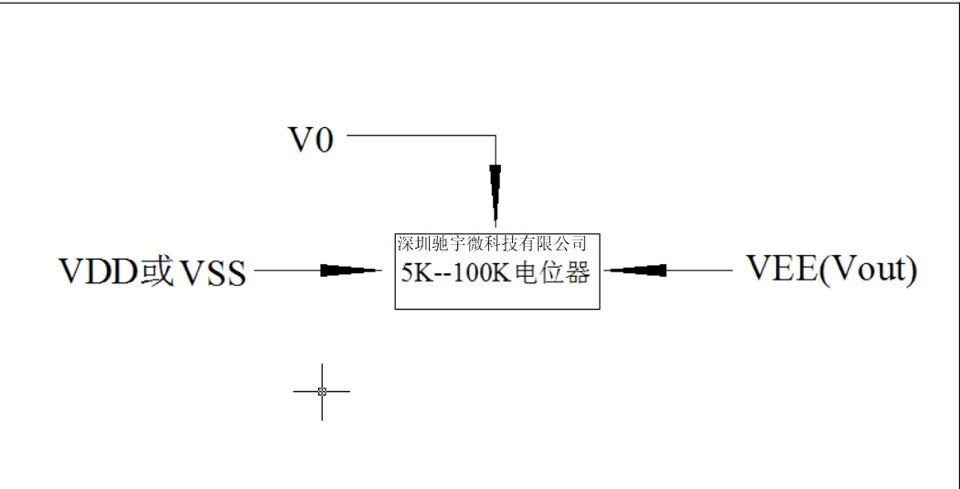

如上图:

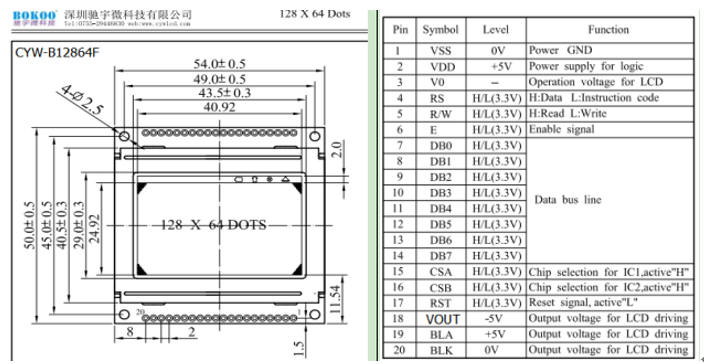

深圳驰宇微CYW-B12864F液晶模块第18脚vout是LCD12864内建的负压输出(有些称呼为VEE) 他的作用在于调整显示屏的VOP显示对比度;一般和第3脚VO接电位器调节对比度。18脚不接,如颜色淡,第3脚VO也可以不接 。
