1.液晶显示模块(LCM):是将液晶显示器件(LCD)、连接件、集成电路(IC)、控制电路、驱动电路和 PcB线路板、背光源、结构件装配在一起的组件。

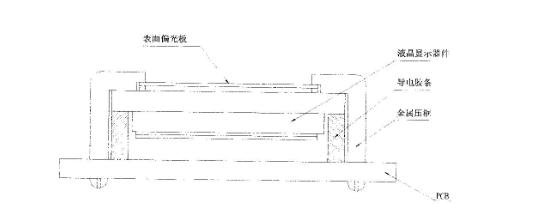

          导电橡胶连接方式

2.液晶显示器件(LCD)

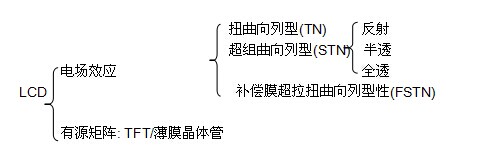

2 .1 液晶显示器件的分类可以有多种方式,下列依据各种液晶显示器件的不同特点进行分类,较为常见的是:

2. 2   ※ TN-LCD: TWIST NEMATIC LIQUID CRYSTAL DISPLAY简称.即扭曲向列相液晶显示 。 显示模式的特点是液晶分子基本平行于基板排列' 但上下液晶分子取向呈扭曲排列, 整体扭曲角为90°。

※STN-LCD: SUPPER TWIST NEMATIC LIQUID CRYSTAL DISPLAY的简称.即超阶级扭曲向列相液晶显示, 其扭曲角为180-270°

※HTN-LCD:是HIGH TWIST NEMATIC LIQUID CRYSTAL DISPLAY简称。即高扭曲向列相液晶显示,其扭曲角100-120°介于 STN与 TN之间。

※FSTN-LCD: FILM SUPER TWIST NEMATIC LIQUID CRYSTAL DISPLAY简称。即补偿膜超扭曲向列相液晶显示。 是通过一层特殊处理的补偿膜(或延迟膜)来克服 STN-lcd的缺点。

※TFT-LCD: THIN FILM TRANSISTOR LIQUID CRYSTAL DISPLAY即为薄膜晶体管的有源矩阵液晶显示。 TFT上的每个象素都由一个(或多个)薄膜晶体管开关来控制。 实际上, 每个像素就是一个小小的 TN型液晶显示器。

2. 3 TN-LCD的结构

一般 TN型液晶显示器结构如下图：从图可以看出, LCD是一个由上下两片导电玻璃制成的液晶盒,盒内充有液晶, 四周用密封材料(一般为环氧树脂)密封,盒的两个外侧贴有偏光片。液晶盒中上下两片玻璃之间的间隔为盒厚 一般为5~10 微米,上下玻璃片内侧镀有透明的氧化钢锡(简称 IT0)导电薄膜,即显示电极。 电极的作用主要是使外部电信号通过其加到液晶上,从实现显示效果。

TN型液晶显示器示意图

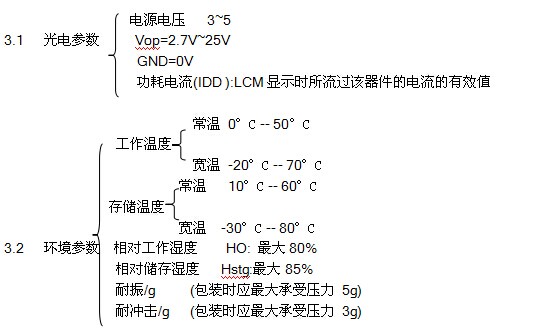

3. LCM液晶模块参数

4.显示方式

4. 1  对比度: 在恒定的照明条下, 液品显示器件显示部分的选通状态与非状态的亮度之比。4. 2  视  角: 观察方向与液晶业示器件屏面法线所成的夹角.

4.3  视角主向:分有3: 00方向, 6: 00方向, 9: 00方向, 12: 00方向。
