维修设备时如何确定液晶显示屏型号与规格？【驰宇微】

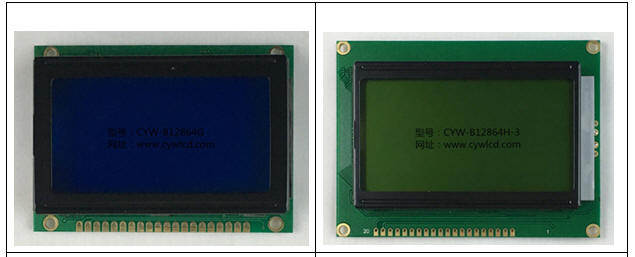

很多设备维修人员在进行设备维修过程中，不知道如何选择跟原机器一样的液晶显示屏，以为所有的液晶显示屏厂家生产的大小一样的液晶显示屏都是可以互换的。液晶显示屏能否直接互换，主要由结构尺寸、接口定义、是否带中文字库等决定。例如驰宇微CYW-B12864G和CYW-B12864H-3结构尺寸、接口位置与PIN数量、工作电压等完全一样，但一个带中文字库，一个不带中文字库，驱动IC也不一样，所以是不可以互换的。

那么，如何确定液晶显示屏能否互换？

首先，确定点阵数是否相同，单色液晶显示屏一般都是一点阵来命名的，如CYW-B12864G，实际就是128X64点阵的。

其次确定结构尺寸是否一样。显示区域的大小和固定孔距是最需要注意的地方。

再次，对比PIN脚定义，看你所使用的液晶显示屏的定义跟你选择的液晶显示屏的接口定义是否完全一样，如果不是用排针连接的，顺序不一样是可以的。

最后还要确认工作电压和液晶屏颜色。一般工作电压只有5V和3.3V，最常用的颜色有黄绿，蓝，灰白。

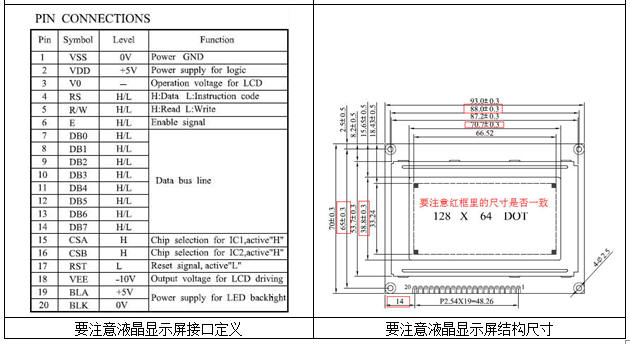

下面我用图解的方式说明需要对比的尺寸和接口

-------------------------------------------------------------------------------
