驰宇微针对产品和开发人员及技术服务人员在内部调试和协助用户调试液晶显示模块过程中积累的一些经验，希望能对每个做新产品、新设备调试工作有所帮助，同时希望能与您共享您在液晶显示模块调试经验。

1 .MPU到液晶模块接口的连线尽可能短，最好5厘米之内，如果系统要求必须超

过5 厘米，就要考虑加驱动，例如MPU 信号线上接74LS245．

2 ．在VDD、 V0/VEE 对地（VSS） 间接0.1u （104） 左右电容去耦，接10u或20u电容滤波。

3．对于一些不好找干扰源的系统，可以考虑用软件“掩饰”显示不正常的问题，即定时初始化控制器，刷新数据。

4．液晶显示模块的上电复位过程将迟于MPU 的复位时间，在程序上电执行液晶

模块初始化程序之前先运行一段延时程序。

5． 将D/I、 R/W、 CS、 E 这些功能信号线置于地址线高位（例如8031 的P2 口）。

6． 间接控制方式驱动程序的编制要求E 信号独立指令操作，不要与其它信号合成操作。

7． 时序改造芯片选择TTL 电平的，不要选择CMOS 电平的，例如我们上面举例

的电路就要选74LS00， 而不要选74HC00 ，更不能选4000 系列。

8． 如果选用的MPU 为高速器件，或者它的总线读写指令周期小于1 μs ，建议采用间接方式，即模拟液晶控制器时序的方式与液晶控制器通信。

9． 如果用在临界时序时，出现有时显示正常有时显示不正常的现象，或者上批显示正常，这批显示不正常，应该首先检查转换电路的结构和驱动软件（间接方式时），如不易修改电路结构可以在E、R/W、 D/I 信号处分别对地接0.001μ(102)的电容试试，即调整这三个信号的相对时间间隔看看。

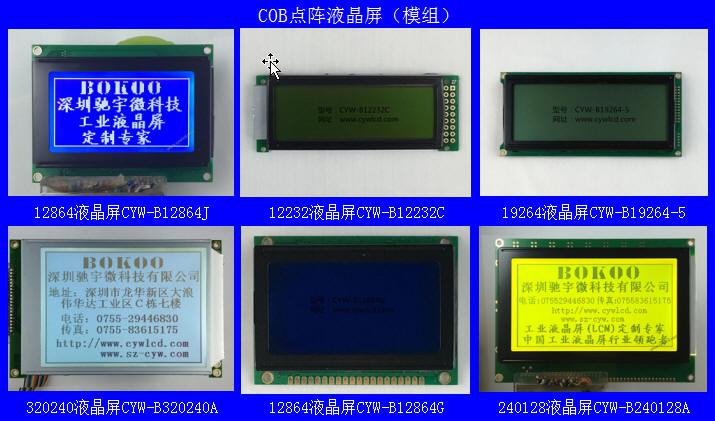

10． 对于128 64 的液晶显示模块，当/CSA=1 ，/CSB=1时，液晶模块的通信禁止，/CSA=0，/CSB=0 时，左右两片可能都被选通，所以，当不需要对液晶模块进行读写时，应使/CSA=1， /CSB=1。尤其是用在替代其它品牌的时候必须注意。

11． 用C 语言编程时地址变量要定义为无符号整型（unsigned int）。
