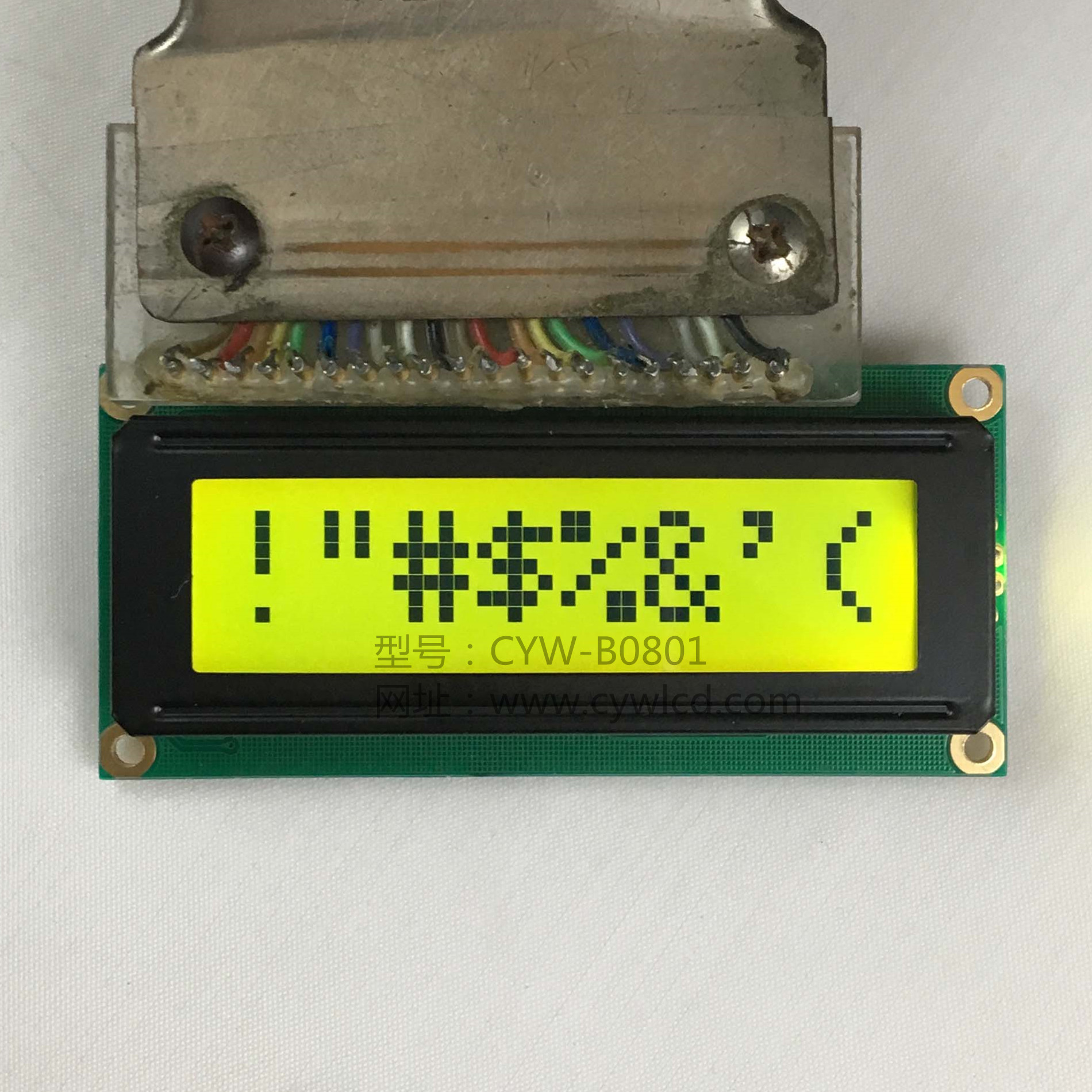

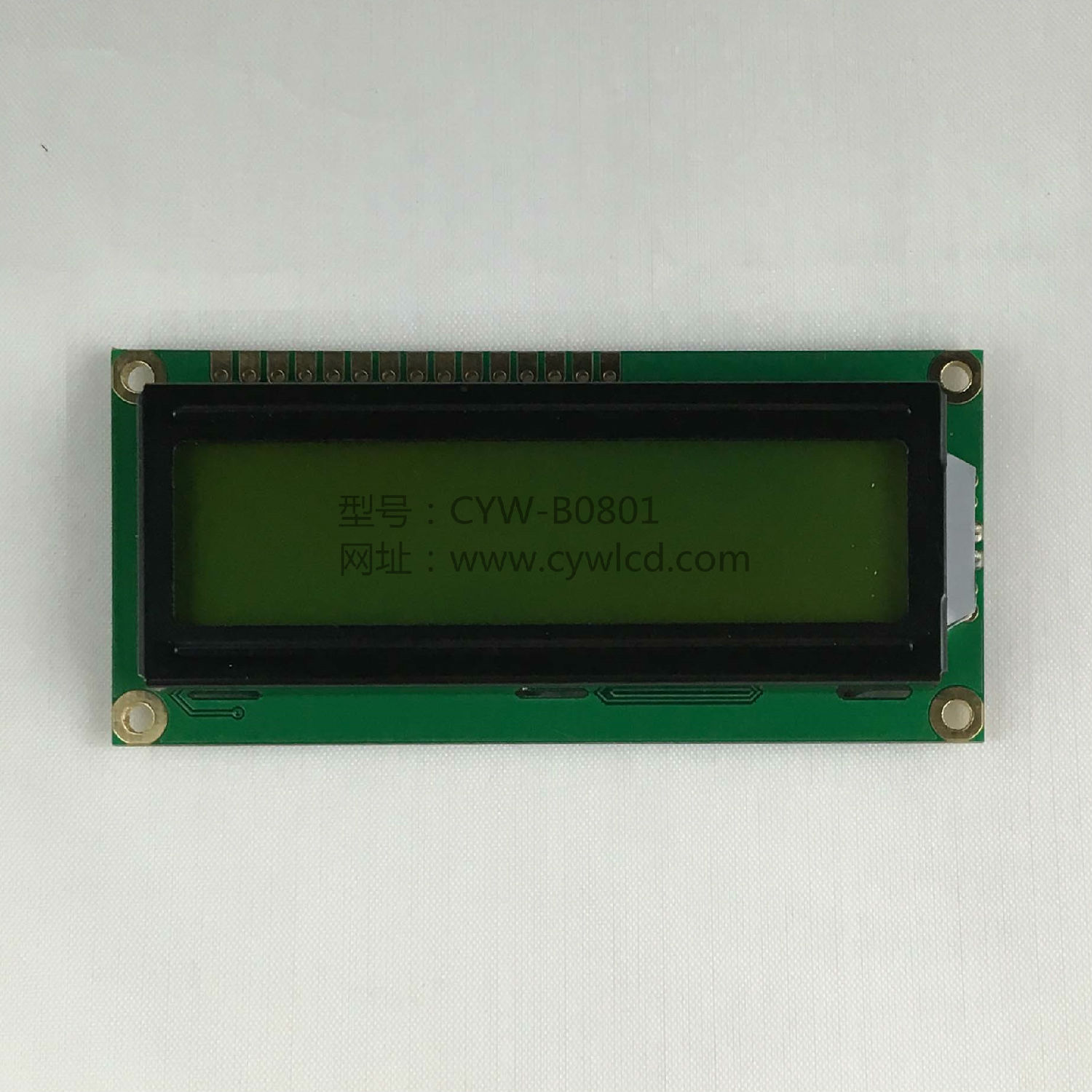

2.6寸CYW-B0801A字符液晶屏

产品分类: 0801液晶模块
  • 尺寸:2.6"
  • 点阵数:8×1
  • 外形尺寸:80.0×36.0
  • 视窗尺寸:61.0×15.8
  • 控制器:KS0066 or Eqv
  • 供电电压:3.3V 5V
  • 接口类型:并口
订购热线:0755-29446830
  • 尺寸:2.6"
  • 点阵数:8×1
  • 外形尺寸:80.0×36.0
  • 视窗尺寸:61.0×15.8
  • 控制器:KS0066 or Eqv
  • 供电电压:3.3V 5V
  • 接口类型:并口


产品参数

产品编号:驰宇微CYW-B0801A点尺寸:0.5X0.5

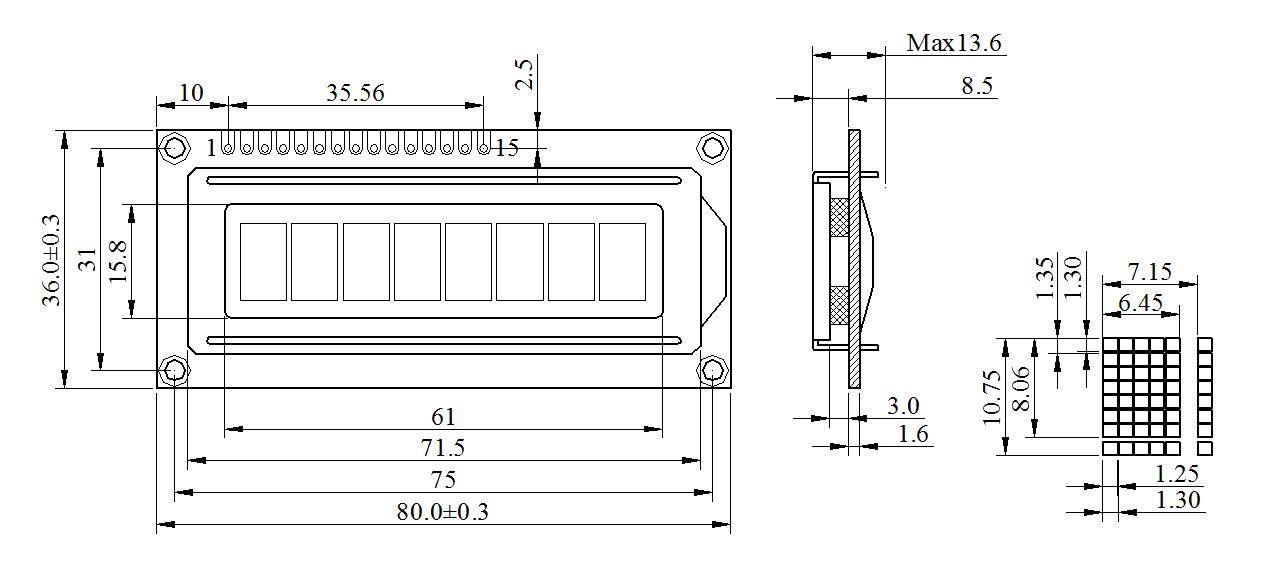

外型尺寸:80.0X36.0有效视窗尺寸:61X15.830.0X14.0
安装尺寸:75.0X31点 阵 数:8X18X2
供电电压:3.3V or 5V控制器:KS0066KS0066 or Eqv
是否公用模组:背 光 源:LED LED

n PIN ASSIGNMENT

No.

Symbol

Level

Function

1

Vss

--

0V


2

Vdd

--

+5.0V

Power Supply

3

V0

--

for LCD


4

RS

H/L

Register Select: H—Data, L--Instruction

5

R/W

H/L

H--Read    L--Write

6

E

H,H-L

Enable Signal

7

DB0

H/L


8

DB1

H/L


9

DB2

H/L

Data bus used in 8 bit transfer

10

DB3

H/L


11

DB4

H/L


12

DB5

H/L

Data bus for both 4 and 8 bit transfer

13

DB6

H/L


14

DB7

H/L


15

A

--

Led Back-light(+)






驰宇微,工业液晶屏行业领跑者!

工业液晶屏(LCD)定制专家!

驰宇微的特色:

1.驰宇微所售LCD液晶屏保修2年,终生维护!让您使用更放心!

2.驰宇微的优势:短,长,平,稳,快.短-交货期短,标准液晶屏从下单到交货只需要3天;长-保修期长,行业首创2年保修;终生维护,为你解决后顾之忧;平-价格平,进口液晶屏的质量中国造的价!;稳-质量稳定,是迈瑞、天瑞仪器、山特多家上市公司的优质供应商;快-研发实力强,新产品开发速度快,定制液晶屏2天出图纸,10个工作日出样品.

3.驰宇微所有液晶屏都可按照客户需求定制.

4.驰宇微的所有单色液晶屏颜色有4种:蓝底白字,黄底黑字,白底黑字,黑底白字.

5.驰宇微所有单色液晶模块工作电压有3.3V和5V可选。
